Откриване на теч от ПВЦ коляно
КАЗУС: Фитнес клуб с бар в него има проблем с наводняване по целия окачен таван, като влагата се оказва с периодичен характер, но е доста интензивна.
ТЕРМОГРАФСКА ДИАГНОСТИКА: Периодичният характер означава, че не трябва да се насочваме, към водопроводна система, а единствено, към отточната система в случая. В хода на обследването трябваше да бъдат огледани всички щрангове, терасите над фитнеса и два апартамента. Оказа се, че всички зони бяха абсолютно сухи, без каквито и да е следи от отдавна преминали течове. Това извънредно много затрудни обследването, а влагата се разпростираше по целият окачен таван. Явно подхода трябва да бъде друг.
Наложи се да се огледа външната фасада и да видим изходните точки, ако има такива от вътрешни воронки, минаващи през обхвата на фитнеса. Оказа се, че има такава и при по щателно търсене се видя, че тя наистина е далеч от всички други отточни системи на блока. При проследяването на точно тази отточна система ни направи впечатление, че само един единствен ъгъл на тази воронка, която беше облечена в куфар има следи от преминал теч. Наложи се да бъде свален от гипсокартона и тогава се установи, че коляното под 90 градуса е счупено. Хората недоумяваха, как е възможно това коляно да бъде счупено. Тъй като периода на обследването беше през зимата механизмът на такова счупване трябваше да се търси извън пределите на фитнеса. Наложи се да се качим на покрива и да огледаме, как са ситуирани всички отдушници. Те не бяха направени по правилният начин, тъй като нямаха защитни шапки. На всичкото отгоре тръбите стърчаха над самостоятелно зиданата част. Именно това обяснява образуването на лед на върха на отдушника и вследствие на топлина идваща отдолу, тези ледени висулки се откъсват от вътрешната периферия на тръбата и полита надолу с голяма скорост. Ударът в коляното отдолу и счупването му е неизбежно.
РЕЗУЛТАТ: Унищожен окачен таван вследствие на счупено коляно, резултат от неправилен монтаж на отдушника на покрива.

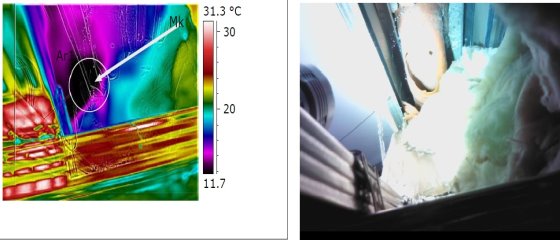

На първата снимка се вижда от къде е тръгнал течът. Тук е ситуиран въпросният фитинг. На втората снимка е показано въпросното място на счупване на коляно Ф110 мм.
Важно е да се знае, че технологията та термографско обследване при по специфични случаи е свързана с по продължително и обстойно обследване. Нещата трябва да се огледат от всички възможни страни и ако е необходима да се направи дублиране и с други уреди, работещи на различни принципи. Трябва да се имат в предвид познания в областта на строителството, ВиК системи, ОВ системи, фасади, климатични системи и хидроизолационни системи.
